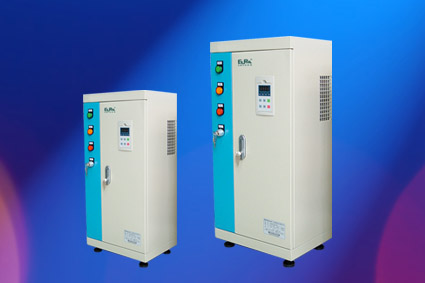

產品概述
該系列變頻器是適用于注塑機節能與自動化改造的專用變頻器，采用優良的電壓矢量控制方法，強化電磁兼容設計，完全自動化貼片工藝，保證了產品的可靠性與穩定性，使其具有較快的動態響應，先進的電流限制技術和硬件優化設計。能保證在負載頻繁波動的情況下，變頻器不跳閘。
產品特性
● 完美的可靠設計方案，專業化的制作平臺，具備工變頻轉換，從而保證整機的可靠性
● 保留注塑機原有控制方式油路不變，采用先進的微電腦控制技術，使定量泵變?yōu)楣?jié)能型變量泵，注塑機液壓系統與整機運行所需要的功率匹配，無高壓節流溢流能量之損失，提高了節電率
● 采用變頻器控制可以減小開鎖模震動，延長模具的使用壽命，同時系統發熱量減小，油溫穩定，延長液壓系統的使用壽命，為用戶節省了維護的費用，由于運行穩定，對塑膠制品的品質穩定性有較大提高
● 變頻器采用完善的EMC設計方案，內部布局優化設計，采用多種EMI對策，確保對注塑機電氣系統的干擾減小到最小，保證其工作的穩定性
技術參數
|
|
項 目 |
內 容 |
|
輸 入 |
額定電壓范圍 |
三相380V±15% |
|
額定頻率 |
50/60Hz |
|
輸 出 |
額定電壓范圍 |
三相0～380V |
|
頻率范圍 |
0.00～400.0Hz |
|
過載能力 |
150%，60S |
|
控制方式 |
頻率設定精度 |
數字設定：0.01Hz；模擬量設定：上限頻率×0.5％ |
|
調制方式 |
優化空間電壓矢量調制 |
|
V/F曲線 |
根據負載選擇設定直線型V/F曲線、折線型V/F曲線、平方V/F曲線 |
|
轉矩提升 |
手動設定轉矩提升，可在1～15范圍內設定 |
|
操作功能 |
頻率設定 |
數字頻率設定，鍵盤“▲／▼”鍵調節，“UP”/“DOWN”端子調節，外部模擬信號（0～10V，0～3A）設定；模擬量通道復合運算設定；多段速調速 |
|
起/�？刂� |
鍵盤控制、端子控制 |
|
保護功能 |
輸入缺相，輸入欠壓，過壓，過流，過熱，電流檢測故障，外部設備故障，外部干擾 |
|
顯 示 |
LED數碼管顯示當前輸出頻率、當前轉速、當前輸出電流、當前輸出電壓、末級軸線速度、外部脈沖計數值、故障類型以及功能碼參數、操作參數； 四個LED指示燈指示變頻器當前的工作狀態 |
|
環境條件 |
設備場所 |
無強烈腐蝕性氣體和粉塵 |
|
環境溫度 |
-10℃～+50℃ |
|
環境濕度 |
90%以下（無水珠凝結現象） |
|
振動強度 |
0.5g以下 |
|
海拔高度 |
1000米以下 |
|
適配電機 |
11～75KW |
產品一覽表
|
型 號 |
額定輸入電壓(V) |
額定輸出電流(A) |
結構型式 |
結構代號 |
適配電機(KW) |
|
ZS2000-0110T3 |
～380(三相) |
23 |
Z2 |
風冷 |
11 |
|
ZS2000-0150T3 |
～380(三相) |
32 |
Z2 |
風冷 |
15 |
|
ZS2000-0185T3 |
～380(三相) |
38 |
Z3 |
風冷 |
18.5 |
|
ZS2000-0220T3 |
～380(三相) |
44 |
Z3 |
風冷 |
22 |
|
ZS2000-0300T3 |
～380(三相) |
60 |
Z4 |
風冷 |
30 |
|
ZS2000-0370T3 |
～380(三相) |
75 |
Z5 |
風冷 |
37 |
|
ZS2000-0450T3 |
～380(三相) |
90 |
Z5 |
風冷 |
45 |
|
ZS2000-0550T3 |
～380(三相) |
110 |
Z6 |
風冷 |
55 |
|
ZS2000-0750T3 |
～380(三相) |
150 |
Z6 |
風冷 |
75 | 產品結構形式一覽表
尺寸單位：mm
|
結構代號 |
外形尺寸(A×B×H) |
安裝尺寸(W×L) |
安裝螺釘 |
備注 |
|
Z2 |
320×300×800 |
|
M6 |
金屬柜機 |
|
Z3 |
380×300×800 |
|
M6 |
|
Z4 |
430×300×800 |
|
M6 |
|
Z5 |
515×380×800 |
|
M6 | |
