產品概述
三相異步電動機在起動或停機過程中，存在著以下問題：
⑴ 全壓起動時的沖擊轉矩對拖動系統的沖擊;
⑵ 起動電流對電網的沖擊;
⑶ 在停機時如果系統突然失去轉矩，靠系統的摩擦轉矩克服系統的慣性滑行停機，對拖動系統造成損害，例如水泵的水錘現象等。
⑷ 傳統的電動機起動方法為Y-Δ起動和自耦降壓起動，存在二次電流沖擊。

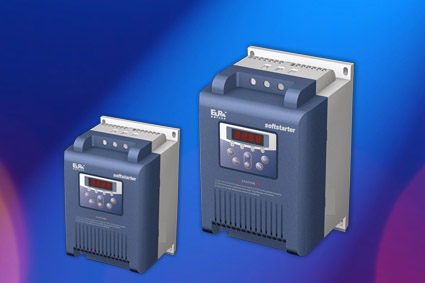

HFR1000系列通用軟起動器應用現代控制原理，采用模塊化設計、DSP控制，在采用高品質材料和元器件的基礎上應用先進的貼片生產工藝制造而成，它是集數字技術、計算機技術、現代自控技術于一體的高科技產品，具有高性能、高品質、小體積等特點，廣泛應用于各行業的三相交流異步電動機起動和保護，可有效解決傳統起動方式存在的弊端。
產品特性
● 起動方式：
☆ 限流起動：降低起動電壓，限制起動電流，鍵盤設定，任意調整
☆ 電壓斜坡起動：對電機提供平滑漸進的起動過程，減少起動電流對電網的沖擊
☆ 突跳起動
● 停機方式：自由停機；軟停機
● 控制方式：鍵盤控制、端子控制和Modbus上位機控制
● 系統控制功能：
☆ 輸出輸入控制點為可編程接點，內置負載智能化程序
☆ 內設標準接口（Modbus），可實現上位機控制
☆ 具有LED顯示，可利用控制鍵盤實現人機對話，設置各種參數和編程
☆ 具備鍵盤控制和遠程控制切換功能
☆ 延時繼電器輸出功能
☆ 故障繼電器輸出功能
☆ 單臺軟起動器可拖動多臺電動機
● 系統保護功能：
☆ 過流保護
☆ 過載保護
☆ 缺相保護
☆ 過熱保護
型號一覽表
|
型 號 |
適配電機(KW) |
額定輸出電流(A) |
安裝尺寸(H×W mm) |
備注 |
|
HFR1015 |
15 |
30 |
219 X 140 |
塑殼壁掛 |
|
HFR1022 |
22 |
45 |
219 X 140 |
|
HFR1030 |
30 |
60 |
219 X 140 |
|
HFR1037 |
37 |
76 |
219 X 140 |
|
HFR1045 |
45 |
90 |
219 X 140 |
|
HFR1055 |
55 |
110 |
219 X 140 |
|
HFR1075 |
75 |
150 |
389 X 232.5 |
|
HFR1090 |
90 |
180 |
389 X 232.5 |
|
HFR1110 |
110 |
220 |
389 X 232.5 |
|
HFR1132 |
132 |
260 |
389 X 232.5 |
|
HFR1160 |
160 |
320 |
389 X 232.5 |
|
HFR1200 |
200 |
400 |
389 X 232.5 |
|
HFR1220 |
220 |
440 |
560 X 300 |
金屬壁掛 |
|
HFR1250 |
250 |
500 |
560 X 300 |
|
HFR1280 |
280 |
560 |
560 X 300 |
|
HFR1315 |
315 |
630 |
560 X 300 | 技術參數
|
項 目 |
內容 |
|
輸入電源 |
AC 380V±20%，50Hz |
|
適用電機 |
鼠籠型三相異步電機 |
|
起動方式 |
電壓斜坡起動（1～120S)；限流起動；突跳起動 |
|
停機方式 |
自由停機；軟停機（1～60S） |
|
繼電器輸出 |
延時運行輸出；故障輸出；全壓輸出（旁路）觸點容量：5A/250VAC |
|
起動頻度 |
1小時不超過10次 |
|
保護功能 |
缺相、過載、過流、過熱等 |
|
防護等級 |
IP20 |
|
冷卻方式 |
自然冷卻 |
|
安裝方式 |
壁掛式 |
|
環境條件 |
環境溫度：－10℃～＋45℃ |
|
環境濕度：≤95%（20℃±5℃） |
|
設備場所：無易燃、易爆、腐蝕性氣體，無導電塵埃, 室內安裝，通風良好 |
|
振動強度：振動小于0.5g |
|
海拔高度：不超過1000米 |
產品結構形式一覽表
尺寸單位：mm
|
規格型號 |
外形尺寸 |
安裝尺寸 |
|
A（高） |
B（寬） |
C（厚） |
E（高） |
F(寬) |
Φ（孔徑） |
|
HFR1015（15KW） |
250 |
153 |
162 |
219 |
140 |
Φ6 |
|
HFR1022（22KW） |
250 |
153 |
162 |
219 |
140 |
Φ6 |
|
HFR1030（30KW） |
250 |
153 |
162 |
219 |
140 |
Φ6 |
|
HFR1037（37KW） |
250 |
153 |
162 |
219 |
140 |
Φ6 |
|
HFR1045（45KW） |
250 |
153 |
162 |
219 |
140 |
Φ6 |
|
HFR1055（55KW） |
250 |
153 |
162 |
219 |
140 |
Φ6 |
|
HFR1075（75KW） |
510 |
260 |
194 |
389 |
232.5 |
Φ8.5 |
|
HFR1090（90KW） |
510 |
260 |
194 |
389 |
232.5 |
Φ8.5 |
|
HFR1110（110KW） |
510 |
260 |
194 |
389 |
232.5 |
Φ8.5 |
|
HFR1132（132KW） |
510 |
260 |
194 |
389 |
232.5 |
Φ8.5 |
|
HFR1160（160KW） |
510 |
260 |
194 |
389 |
232.5 |
Φ8.5 |
|
HFR1200（200KW） |
510 |
260 |
194 |
389 |
232.5 |
Φ8.5 |
|
HFR1220（220KW） |
590 |
360 |
255 |
560 |
300 |
Φ8.5 |
|
HFR1250（250KW） |
590 |
360 |
255 |
560 |
300 |
Φ8.5 |
|
HFR1280（280KW） |
590 |
360 |
255 |
560 |
300 |
Φ8.5 |
|
HFR1315（315KW） |
590 |
360 |
255 |
560 |
300 |
Φ8.5 | |
