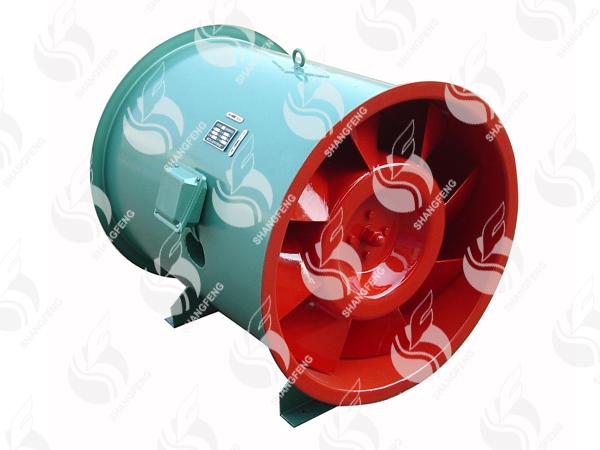

1、HTF型消防高溫排煙軸流風機概述
1.1.HTF型消防高溫排煙軸流風機，其基本形式為軸流式結構，采用耐高溫電機，配設專門的電機冷卻系統，產品經國家消防裝備監督質量檢驗中心按 GA211-200《消防排煙風機耐高溫 試驗方法》進行耐高溫試驗，在介質溫度 280℃高溫條件下連續運轉 60 分鐘以上，100℃溫度條 件下連續運轉 20 小時 / 次不損壞，通風排煙可兩用。
1.2.產品分類
●按安裝方式分：臥式和屋頂式(Ⅲ型)。
●按風量風壓分：常壓型有 I 型、II 型(雙速)；中壓 型(葉輪為斜流式)有 SII 型(雙速)、SⅢ 、SⅣ；低壓 型有 Ⅳ、IS 型。
●按調速方式分：單速、雙速、變頻(采用變頻電機，
配變頻控制器，實行變頻調速，以適應不同工況，建議 調節頻率鎖定在 25Hz~50Hz)。
1.3.為適應不同場所噪聲要求，風機均可配不同長度消聲器，也可做成包覆式（殼體消聲）。
2、HTF型消防高溫排煙軸流風機工作條件
工作溫度：-20~+60℃(可連續運轉)；
耐 高溫：100℃(可連續運轉20 小時)，280℃(可連續運轉 60 分鐘)；
濕 度：<90％；
介質條件：空氣(含塵量不超過 100mg/m3)；
工作電源：三相、380V/50Hz。
3、HTF型消防高溫排煙軸流風機應用
風機可廣泛應用于高層建筑、烘箱、地下車庫、隧道等通風排煙場所。
4、HTF型消防高溫排煙軸流風機配置
4.1.標準配置
●葉輪； ●機殼(風筒、導葉、內筒、電機支架) ； ●電機；
●冷卻葉輪； ●底腳； ●冷卻風管。
4.2.備選件及附件(訂貨時注明是否購買)
※減振設備；※控制箱； ※網罩； ※對接法蘭。
5、HTF型消防高溫排煙軸流風機加工工藝
5.1.風機葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成形，，葉片與輪轂焊接裝配成形。葉輪經靜、動平衡校正，平衡精度不大于 G5.6 級。
5.2.外筒法蘭為采用整體翻邊旋壓而成。
6、HTF型消防高溫排煙軸流風機性能參數
HTF-I型消防高溫排煙軸流風機性能參數表(1)
|
機號 |
轉速
(r/min) |
風量
(m3/h) |
全壓
(Pa) |
功率
(kW) |
噪聲
dB(A) |
重量
(kg) |
|
3.5 |
2900 |
6122 |
205 |
1.1 |
76 |
65 |
|
5500 |
350 |
|
5008 |
368 |
|
4268 |
482 |
|
3500 |
552 |
|
4 |
2900 |
6524 |
383 |
1.5 |
78 |
75 |
|
6122 |
424 |
|
5232 |
483 |
|
4868 |
505 |
|
4525 |
530 |
|
4.5 |
2900 |
7981 |
508 |
2.2 |
79 |
90 |
|
6886 |
522 |
|
5886 |
588 |
|
5442 |
636 |
|
5023 |
698 |
|
5 |
2900 |
9824 |
510 |
3 |
80 |
110 |
|
9544 |
552 |
|
8861 |
610 |
|
8040 |
680 |
|
6817 |
752 |
|
5.5 |
2900 |
12693 |
536 |
4 |
86 |
115 |
|
12000 |
592 |
|
10920 |
643 |
|
9066 |
692 |
|
8256 |
756 |
|
6 |
2900 |
16090 |
510 |
5.5 |
86 |
164 |
|
15718 |
552 |
|
15102 |
610 |
|
14302 |
680 |
|
13197 |
760 |
|
6.5 |
1450 |
21652 |
512 |
5.5 |
88 |
170 |
|
19780 |
558 |
|
18000 |
620 |
|
17120 |
668 |
|
16254 |
702 |
|
7 |
1450 |
24380 |
610 |
7.5 |
88 |
208 |
|
23570 |
630 |
|
22439 |
655 |
|
20784 |
676 |
|
18908 |
728 |
HTF-Ⅰ型消防高溫排煙軸流風機性能參數表(2)
|
機號 |
轉速
(r/min) |
風量
(m3/h) |
全壓
(Pa) |
功率
(kW) |
噪聲
dB(A) |
重量
(kg) |
|
8 |
1450 |
31421 |
600 |
7.5 |
89 |
216 |
|
30364 |
635 |
|
29172 |
661 |
|
28598 |
692 |
|
26012 |
723 |
|
9 |
1450 |
33510 |
562 |
11 |
90 |
250 |
|
32961 |
628 |
|
32297 |
668 |
|
30350 |
765 |
|
27513 |
840 |
|
10 |
1450 |
45679 |
630 |
11 |
90 |
280 |
|
42960 |
665 |
|
40000 |
690 |
|
38200 |
736 |
|
35000 |
770 |
|
11 |
1450 |
53126 |
516 |
15 |
92 |
380 |
|
51552 |
580 |
|
50128 |
647 |
|
48500 |
690 |
|
46658 |
726 |
|
12 |
960 |
65862 |
582 |
18.5 |
93 |
480 |
|
62763 |
624 |
|
59300 |
680 |
|
58642 |
712 |
|
57748 |
740 |
|
13 |
960 |
74708 |
600 |
18.5 |
94 |
520 |
|
71120 |
672 |
|
65370 |
710 |
|
61652 |
765 |
|
56031 |
807 |
|
14 |
960 |
85511 |
612 |
22 |
95 |
590 |
|
79033 |
676 |
|
74111 |
718 |
|
68823 |
768 |
|
63312 |
812 |
|
15 |
960 |
93800 |
623 |
22 |
95 |
650 |
|
90650 |
676 |
|
86115 |
710 |
|
82236 |
772 |
|
76041 |
819 |
|
16 |
960 |
120233 |
652 |
30 |
96 |
740 |
|
113498 |
704 |
|
109686 |
762 |
|
99506 |
842 |
|
91210 |
912 |
|
