TwinCAT Analytics 集成 TwinCAT Vision


  隨著 TwinCAT Analytics 功能的擴展，現在也可以在開發環境中使用 TwinCAT Vision 的功能方便、全面地分析圖像。

  倍福的 TwinCAT Analytics 提供了一種低代碼開銷方法，通過非常簡單的工程設置實現機器數據的評估，除了能夠自動生成 PLC 和 HMI 操作界面之外，還提供了各種其它的配置選項。現在，為了進一步擴大分析功能選項，倍福將 TwinCAT Vision 庫的算法也集成到 TwinCAT Analytics 中。TwinCAT Vision 庫非常全面，具有彩色圖像分析、分割、輪廓分析以及物體測量等各種算法。通過集成到 TwinCAT Analytics 工作流程中，這些功能現在可以在非實時環境中作為配置解決方案得以實現，這意味著即使不用 IEC 61131-3 語言進行編程也可以使用這些功能。

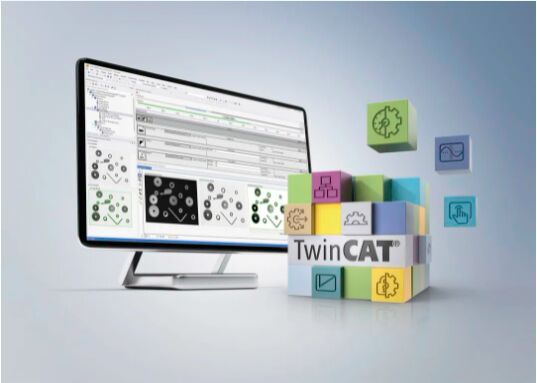

  我們可以方便地將 Vision 算法拖放到分析界面中，并與其它算法相結合，形成一個完整的分析鏈。對于輸入和輸出圖像，可以通過快速視圖迅速實現可視化。如果要對不同函數分析處理后的圖像進行相互比較，通過圖庫可以在一個界面中自由放置若干圖像。這些圖像在記錄過程中不斷更新，然后可以用合適的工具進行編輯，無論是手動測量、定位和區分顏色，還是添加文本和符號。我們可以用通用的圖像格式導出單個圖像或完整圖像組，這樣它們就可以生成 PDF 格式的報告。其中一個省時高效的功能是 PLC 代碼自動生成功能，它可以用于將圖形化配置的圖像分析鏈直接轉換成基于 TwinCAT Vision 庫的 PLC 代碼。代碼可以直接加載到設備控制器中，或加載到一個遠程設備上，以便連續執行和監控。
