芬蘭 Audico Systems 公司 30 多年來一直專注于研發高品質視聽解決方案和提供燈光設計服務。公司總部設在埃斯波市，多年來參與實施了一大批引人注目的重大項目，包括安裝赫爾辛基奧林匹克體育場的所有音視頻系統，以及集成海洋綠洲號®游輪的整個視聽和照明控制系統。瓦薩地方劇院改造項目包括對音響設備等進行檢修，系統集成商 Audico 贏得了項目合同，負責設計、安裝、調試和編程各個技術裝置，并提供操作員培訓服務。倍福的 CX5130 嵌入式控制器負責集中控制所有建筑和舞臺照明以及電力分配。

倍�；�于性能的控制設計
  提供最大可擴展性和靈活性

  瓦薩劇院是芬蘭最古老的劇場之一，在完成了大規模翻新工程之后，于 2019 年 11 月迎來建院 100 周年。雖然從表面上看，它可能只是一個小型地方劇院，主禮堂只有 272 個座位，但經過翻新后，它現在已經配備了真正先進的技術，不僅包括由最新音頻技術提供的沉浸式聽覺體驗，還包括一套使用 20 個投影燈和 30 個搖頭燈實現舞臺照明的全新照明控制系統。

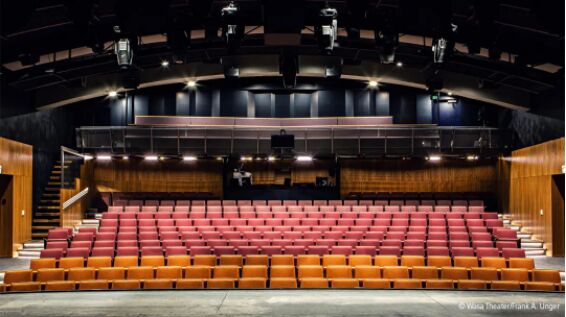

  這座名為瓦薩劇院的小型地方劇院配備了最先進的照明和音頻控制系統。

  模塊化和可擴展：
  倍福控制器助力滿足性能需求

  “瓦薩地方劇院就是倍�？刂葡到y以及每個組件的模塊化性和可擴展性的很好例證，它讓我們能夠設計和實施完美的控制系統，以滿足客戶的具體項目要求�！盇udico 項目經理 Tapio Järvinen 解釋道。瓦薩劇院內安裝的控制系統總共控制 240 個繼電器通道，數量相對較小，針對更大的舞臺可以輕松容納數倍的數量。更重要的是，可以根據客戶要求將傳統插座、臺上控制箱以及 19 英寸設備等多個終端設備連接至一個繼電器輸出。系統能夠控制所有與娛樂應用相關的典型設備，如照明和燈光效果，以及所有類型的視聽多媒體設備�！案鶕�項目的性能需求，我們所要做的就是擴大控制范圍，添加一些 I/O 模塊。軟件工具始終保持不變。如果項目實施期間需要調整規劃設計，也沒有關系，因為這種模塊化的系統非常靈活�！盩apio Järvinen 說道。這種在性能和設計方面的可擴展性意味著它也非常適合整合到現有的系統中，因此也適合用于任何類型的翻新改造�！皩ξ覀儊碚f的另一個主要優勢是，有了倍�？刂破�，我們可以完全自由地選擇最適合我們的控制方案。我們可以根據項目、結構條件和客戶具體需求選擇集中式或分布式解決方案�！盩apio Järvinen 指出。

通過照明控制面板、面板型 PC 或按鈕
  實現靈活的照明控制

  劇院通常有獨立的系統控制演出照明、藍色背景燈光、禮堂照明以及工作照明，這會給維護、保養和操作帶來很多額外的工作量�！拔覀冊谕咚_劇院實施了一個能夠通過控制面板和按鈕獨立操作照明控制面板的照明控制系統，其靈活性更高。”Audico 項目經理強調說道。演出和舞臺照明、建筑照明和配電都通過安裝有 TwinCAT 自動化軟件的倍福嵌入式控制器 CX5010 控制。CX 控制器類似于一個邏輯控制中心，即通過 EL6851-0010 DMX 從站端子模塊接收來自演出照明（在這種情況下通過 MA 燈光控制臺激活）的命令，在控制邏輯中進行處理，并根據照明控制面板的要求切換相應的輸出。此外，CX 控制器還通過 EL6851 DMX 主站端子模塊和繼電器端子模塊控制劇院的休息廳、餐廳、大廳和兩側包廂的功能性建筑照明。


  歌劇院以音樂劇《屋頂上的小提琴手》重新開幕。

  除了照明控制臺之外，還可以通過 CP37xx 系列中的三臺倍福多點觸控面板型 PC 操作照明系統。HMI 各個按鈕的邏輯中定義了用戶級別，它決定了誰有權限訪問各個功能以及何時進行訪問。這一功能使得各組劇院工作人員能夠執行不同范圍的操作功能：包括開關燈、調光，或選擇演員想要調用的特定照明場景進行排練，舞臺電工可以執行更廣泛深入的指令，以及燈光師或設計師可以完全訪問所有功能。
  三臺面板型 PC 通過 TwinCAT HMI 基于瀏覽器實現可視化。CX 控制器上的 TwinCAT HMI 服務器為三臺多點觸控面板型 PC 提供用于用戶界面的數據。通信則通過劇院網絡中一個單獨的 VLAN 實現，每個技術系統都配置了一個 VLAN。
  除了照明控制臺和倍福多點觸控面板型 PC 之外，傳統的照明開關也可以集成到控制邏輯中。在演出模式下，可以鎖定這些開關，防止意外執行控制命令。“KL2641 數字量繼電器輸出端子模塊在娛樂設備應用中非常受歡迎，因為它能夠直接控制照明系統和插座的電源電壓。”Tapio Järvinen 透露道。該端子模塊還具有另一個優勢，即能夠選擇手動操作，這在系統啟動時非常有用，因為此時需要電力，但控制系統還沒有完全通電，也可以用于應對緊急情況。

簡單的系統集成，靈活的翻新改造

  “倍福控制器還具有容易集成到其它系統中以及靈活的通信選項等優勢�！盇udico 項目經理 Tapio Järvinen 說道。“例如，即使樓宇自動化系統來自其他供應商，倍�？刂破饕部梢酝ㄟ^ BacNet 或 Modbus TCP 輕松與其通信。我們還可以控制 DALI 照明裝置。在這個項目中，DMX 通道的選擇有限，這表示需要形成照明組，同時切換建筑物某個區域的照明。順便說一下，我們沒有在瓦薩歌劇院實施電能測量系統；但電能測量越來越重要，很多客戶也要求實施電能測量系統。我們作為系統集成商，能夠按照我們想要的方式改造倍�？刂葡到y是一個巨大的額外收獲�！�
