采用倍�；�于 PC 的控制技術對 AEC Pole Division 生產大樓進行自動化改造

  高效的 LED 照明設備和智能照明控制系統降低 30 % 的平均功耗
  在 2015 年意大利舉辦的以“滋養地球，生命的能源”為主題的世博會期間，米蘭將其路燈全部更換為現代化的 LED 燈，且現在在意大利已經成為高能效照明領域的先驅。這份更換 100,000 盞路燈的合同被 AEC Illuminazione 公司簽下，它是一家在戶外照明（街道、城市、隧道、建筑）和室內照明（商業和工業）領域非常知名的公司。保護能源以及能源可持續性發展是 AEC 公司理念的一部分，所以當談到設計一個新的生產大樓時，唯一合乎邏輯的是，將重點放在通過先進的 LED 燈和智能照明控制系統降低功耗上。該項目是由系統集成商 LedControl 在倍福的樓宇自動化產品基礎上實施的。

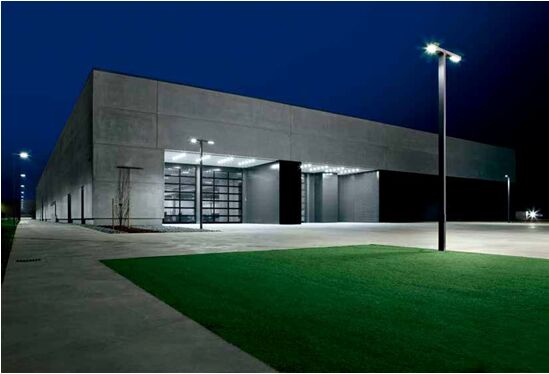

  由 AEC Pole 自 2012 年建起的工廠大樓：一個全自動暮光功能用作一個可用的日光功能，用來打開或關閉室外照明系統
  AEC Illuminazione 公司總部位于意大利阿雷佐，一直活躍在公共照明設備領域超過 60 年，且現在已被公認為是意大利 LED 路燈照明市場的領導者。自 2012 年起，公司就一直生產名為 AEC Pole Division 的燈柱。為此，他們還新建了一座生產工廠，總面積為 3 萬平米，其中室內面積為 7 千平米。這座生產大樓不僅在建筑學上非常先進；它在樓宇自動化方面也緊緊跟隨著先進的技術理念。
  Beckhoff的CX 系列嵌入式控制器為照明控制和能耗測量提供了一個集成式平臺
  LedControl 公司總部位于意大利塞韋索河畔倫塔泰，是一家成熟的軟件開發和系統集成商，受委托負責實施節能照明控制系統。決定采用倍福的技術是因?yàn)樗麄兊慕鉀Q方案具有很高的集成性，它能夠通過 DALI 實現照明控制，且通過相同的硬件平臺對接電力監測設備、照度傳感器和 EnOcean 開關。
  生產大樓通過 300 盞由 AEC 為此目的定制設計的 75 瓦 LED 燈進行照明�？刂葡到y(tǒng)由一臺直接連接 I/O 模塊的 CX1010 嵌入式控制器構成：
  4 個 KL3062 模擬量輸入端子模塊，0...10 V，用于連接照度傳感器
  1 個具有 16 個數字量輸入的高密度總線端子模塊，24 V DC，用于連接傳統按鈕
  1 個 EnOcean 主站端子模塊 KL6581，用于連接 EnOcean 模塊  KL6583 和集成 EnOcean 無線開關
  6 個 DALI 主站端子模塊 KL6811，用于控制 DALI 燈


  AEC Pole Division 在 7000 平米的生產區域生產和存放路燈柱
  CX1010 通過以太網接口與公司的 IT 網絡相連。以太網總線端子模塊控制器 BC9050 用于集成遠程輸入。BC9050 和控制系統之間的通訊也通過以太網接口實現。用于測量能耗的電力測量端子模塊 KL3403 直接插接在總線端子模塊控制器后面。
  無論白天光照如何變化，都可以通過恒照度控制系統讓工作場所的光照強度保持不變。通過基于時間（每天/每小時）的切換計劃為個別區域指定恒定照明控制的目標亮度。在室外，一個全自動暮光功能用作一個可用的日光功能，用來打開或關閉照明系統。也可以通過傳統的按鈕或 EnOcean 開關手動干設置自動功能。
  方便的遠程監測功能
  除了本地監測，顯示用電量以及任何設備故障之外，用戶可以借助倍�；�于 PC 的控制系統遠程操作所有組件以及修改操作面板。使用 DALI 技術不僅能夠選擇性地控制每盞燈，還可以監測所有 DALI 設備的功能和燈故障顯示。通過 DALI 總線，每條總線上最多可以直接連接 64 盞照明設備。
  為滿足用戶需求量身定制的訪問權限
  由系統集成商 LedControl 開發的應用軟件能夠通過一個簡單、直觀的圖形用戶界面控制照明系統。通過集成在 CX1010 中的 Web 服務器運行的應用程序能夠訪問用于具有 Web 瀏覽器功能的所有設備的 HTML 控制頁面。這些功能根據類別指定提供給不同的用戶，即維護專家、安裝人員或一般用戶，具體要視他們的職責而定。能耗數據以與 Microsoft Excel 兼容的格式保存和導出，并可遠程訪問。
  PC 控制降低能耗，提高應用靈活性
  與傳統的設備相比，照明控制系統具有顯著的節能潛力。在大部分的日子里，通過借助日光的照明系統可以將總?cè)萘肯薅ㄔ诩s 22 千瓦。這樣可以節約大約 30% 的能耗，在一天的某個時段，峰值可以超過 50%。除了節約能源和成本之外，系統還在功能方面也具有顯著的優點：使用 DALI 技術，工作區域可以在軟件中配置，即可以創建照明功能組，它們實現一個整體的亮度調節控制�？梢詾槊總�(gè)工作區域 — 例如手工活自動生產區域或倉庫，等等— 設置合適的光照強度。因此，設備布局優化中的任何修改都不需要重新進行布線工作 — 所有復雜的運算 — 只需要進行一次軟件更新即可。
