一、無功補償的原理
  無功補償的基本原理是把具有容性功率負荷的裝置與感性功率負荷并聯接在同一電路，能量在兩種負荷之間相互交換。這樣，感性負荷所需要的無功功率可由容性負荷輸出的無功功率補償。
   無功補償是電網運行中最常用、最有效的降損節能技術措施之一；它是借助于無功補償設備提供必要的無功功率，以提高電網的功率因數，降低損耗，改善電網質量。
  二、功率因數概述
  電網功率因數是指電網中的視在功率供給有功功率的消耗所占百分數。在電網的運行中，我們所希望的是功率因數越高越好，如能做到這一點，則電路中的視在功率將大部分用來供給有功功率，以減少無功功率的消耗。功率因數的高低對于電力系統發電、供電和用電設備的充分利用有著顯著的影響。做好無功補償工作，提高各級電網的功率因數，降低電網的電能損耗，其社會效益及經濟效益都是非常顯著的！
  <!--[if !supportLists]-->三、<!--[endif]-->案例分析

  1、基本情況

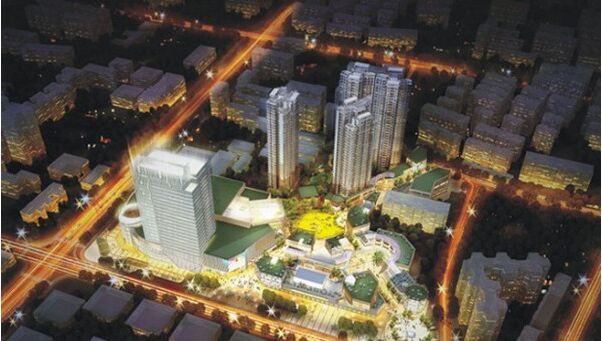

  中國水電.泛悅國際是一個集家庭生活購物中心、公園式商業街、精品華宅及5A甲級寫字樓為一體的大型城市綜合體項目。項目總占地174955㎡，總建面27萬方，其中住宅建筑面積69613㎡，約879戶；集中商業6.5萬方和商業街2.5萬方。該項目主要的負荷為電機（空調、電梯、水泵等設備），運行過程中會從電網中吸收大量的無功功率，拉低電網功率因數，影響電網整體質量，從而直接影響電機使用效率及使用壽命。
  2、解決方案
  成都瑞杰科能電氣有限公司（www.rogercanoo.com)組織專業技術人員在理論計算的基礎上對中國水電.泛悅國際項目進行了實地考察，通過現場測試，提出了一套投資少、諧波濾波及無功補償效果好的技術方案，對變壓器低壓側新裝26臺共計6040Kvar的RWDB-J型無功補償裝置。該RWDB-J型無功補償裝置具有智能控制功能，控制合理，投切準確和迅速，電容分組合理，補償級差小，電容回路串聯一定比例的電抗器，可有效減小電容器投入時合閘涌流，裝置還有監控功能，能在規定的使用環境中長期正常運行。
  3、使用結果
  （1）經運行結果顯示，功率因數在0.9以上，達到用電供電規則，切裝置運行穩定。
  （2）變壓器低壓側注入系統的諧波電流含量達到GB/T14549《電能質量公用電網諧波》的規定。
  （3）RWDB-J型無功補償裝置投運后，降低了用戶的電能損耗、節省了基本電費支出，根據現場客戶反映情況，補償后可以消除每個月的力率電費的同時還可以拿到供電部門的相關獎勵（功率因數超過0.95后就可以拿到最高的獎勵----每年月動力電費的0.75%倍），1年可以回收成本，后期直接受益。
  四、結論
  無功補償是日常運行中最常用、最有效的降損節能技術措施，無功分散補償更能實現無功的就地平衡。對降低供電線損，提高配網供電能力，改善電壓質量都有重大意義，所以，在配電網絡建設與改造中，應大力推廣無功補償技術。
